| 产品认证： |
ISO9001 |
|---|---|
| 额定电流： |
60A |
| 功耗： |
1 |
| 结构形式： |
台式 |
| 类型： |
凸轮控制器 |
| 外形尺寸： |
450 |
| 分类： |
低压控制器 |
| 品牌： |
鑫源电气 |
| 加工定制： |
是 |
| 物料编号： |
78965163 |
详细说明
-
-
-
1、 用途

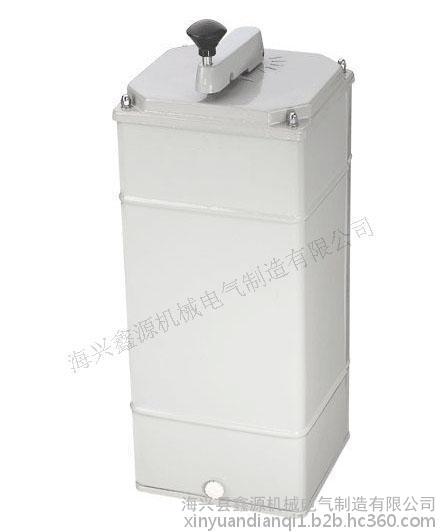

KTJ17系列凸轮控制器（以下简称控制器），适用于交流50HZ，电压至380伏以下的电力线路中，用于改变三相异步、电动机定子电路的接法或转子电路的 电阻值，来直接控制电动机的起动、调速、制动或换向．
2、分类及型号含义
2．1分类
按操作方式分· 水平转动操作；
· 立式往复操作。
3、 技术数据
手柄操作力：不大于40N；
最多控制档位：左右各5档；最多控制回路数：15个。
控制器的辅助触头组的电气性能符合主控制器技术指标。
32A控制器可直接控制15千瓦及以下的绕线式的电动机。
63A控制器可直接控制30千瓦及以下的绕线式电动机。
机械寿命不低于150万次。
4、 外形及安装尺寸
1、控制器的外形安装尺寸见图1、图2；
2、触头元件的接线螺钉10A、32A为M5，63A为M6。型号
尺寸KTJ17
A
220
B
230
C
212
L1
520
L2
600
5、 正常工作条件
周围空气温度
5．1、周围最高空气温度不超过+40℃。
5．2、周围空气温度下限不低于-5℃。
5．3、24小时内的平均值，不超过+35℃。
注：用于-10℃或-35℃时，用户应于订货时注明。
5．4、海拔高度
安装地点海拔高度不超过2000米。
5．5、大气条件
大气的相对湿度，在周围最高温度达+40℃时不超过50%，在较低温度下要以有较高的相对湿度，同时该月平均最低温度为25℃时， 最 湿月的平均最大相对湿 度为90%，并考虑到因温度变化发生在产品表面上的凝露。
5．6、污染等级
控制器的污染等级为3级。
5．7安装类别
控制器的安装类别为III级。
注：凡超出上述条件使用时，应由供需双方作为特殊定货协议解决。6、 使用及维修
6．1控制器应用安装螺钉固定。对立式手柄将手柄杆插入操作轮孔中用力下推，定位锁便能自动锁住，然后即可操作。
6．2按照电气原理图的要求，分别逐档操纵控制器，观察触头的分合是否与接线图中触头分合程序相符。
6．3在通电前必须检查电动机和电阻器有关电器系统的接线是否正确，接地是否可靠。
6．4接电后应按相应控制器细心检查电动机运行情况，若有差异应立即切断电源待查明原因后方可继续通电。
6．5控制器应按以下要求经常检查维修：
6．5．1所有螺钉联接部分必须紧固，特别是触头接线螺钉；
6．5．2摩擦部分应经常保持一定的润滑；
6．5．3触头工作表面应无明显的熔斑，烧熔的部位可用细锉精心修理，不允许使用砂纸。
6．5．4损坏的零件要及时更换。 -
-
